Electrical Diagrams

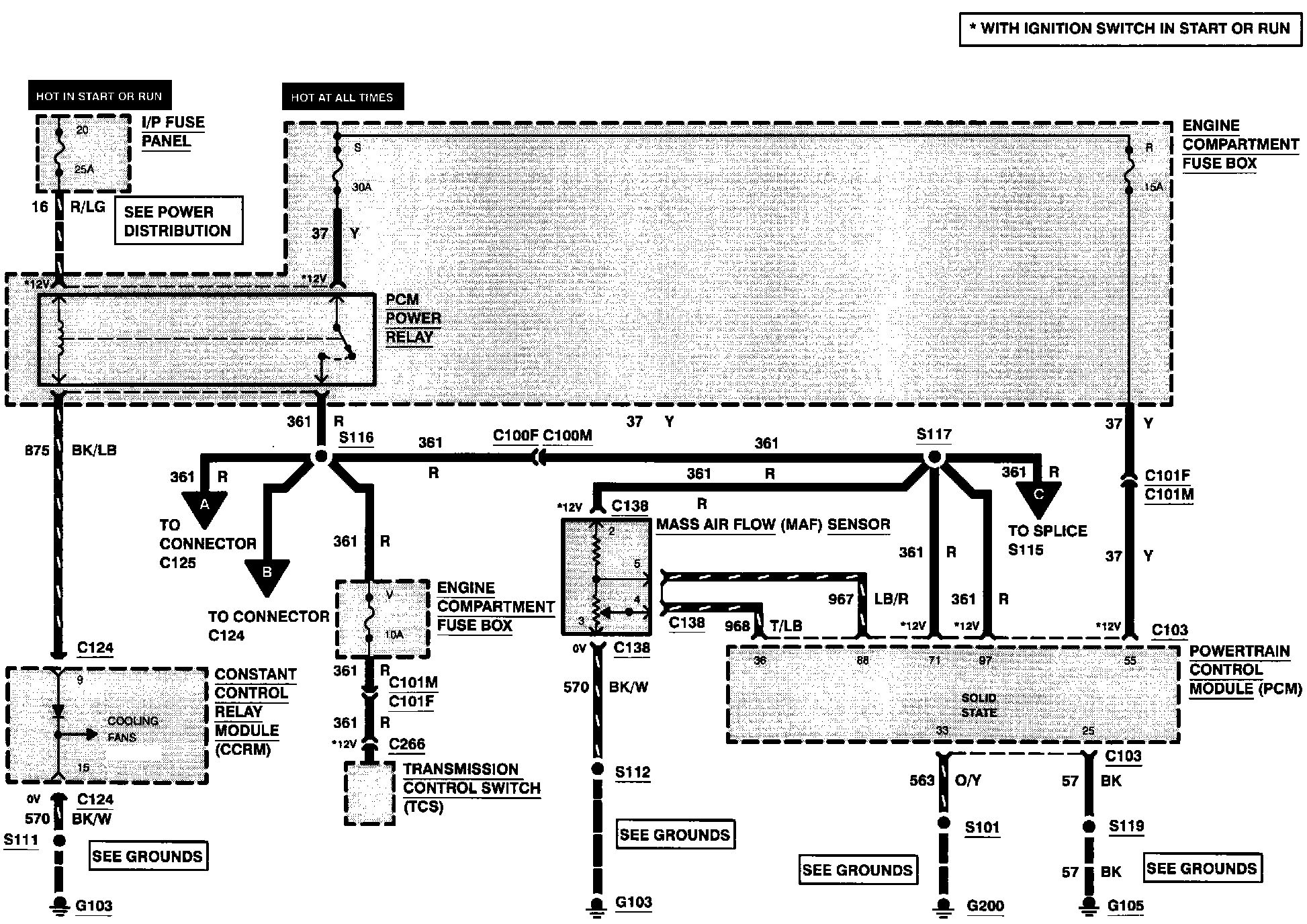

Electronic Engine Control (Part 1 0f 7):





MASS AIR FLOW SENSOR
PCM POWER RELAY

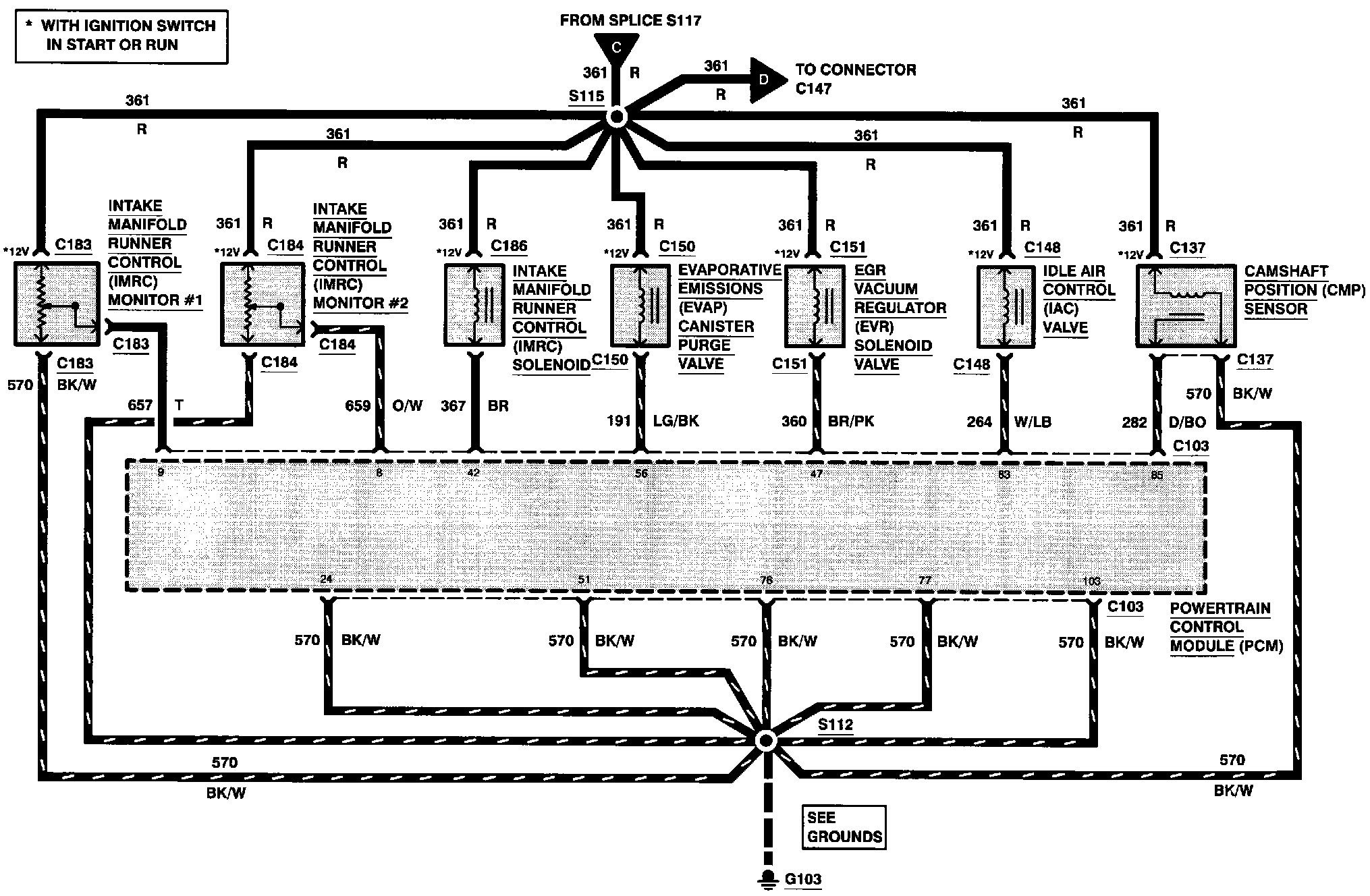

Electronic Engine Control (Part 2 0f 7):





CAMSHAFT POSITION SENSOR
EGR VACUUM REGULATOR SOLENOID VALVE
EVAPORATIVE EMISSIONS CANISTER PURGE VALVE
IDLE AIR CONTROL VALVE
INTAKE MANIFOLD RUNNER CONTROL MONITORS #1
INTAKE MANIFOLD RUNNER CONTROL MONITORS #2
INTAKE MANIFOLD RUNNER CONTROL SOLENOID

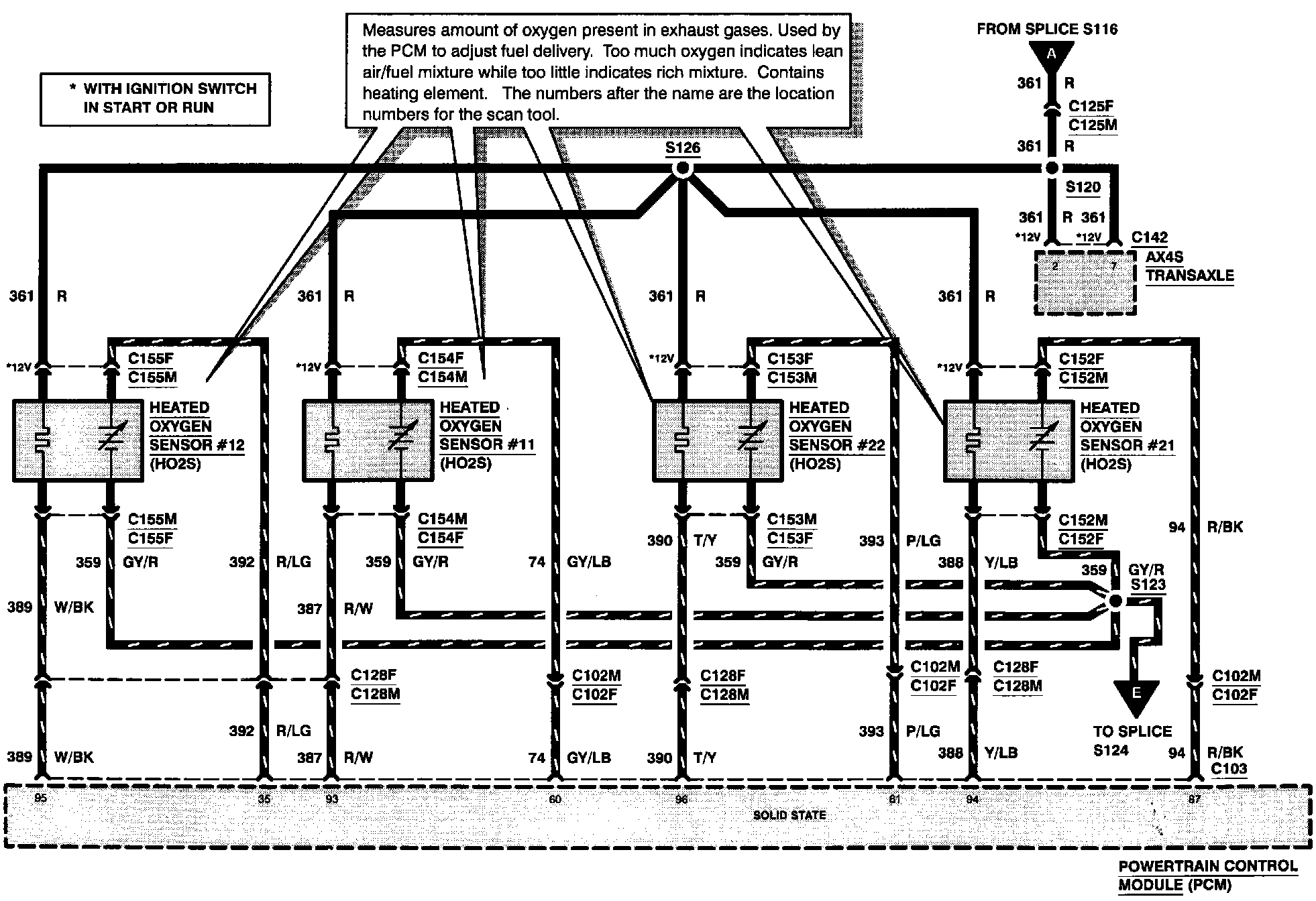

Electronic Engine Control (Part 3 0f 7):





HEATED OXYGEN SENSOR #11
HEATED OXYGEN SENSOR #12
HEATED OXYGEN SENSOR #21
HEATED OXYGEN SENSOR #22

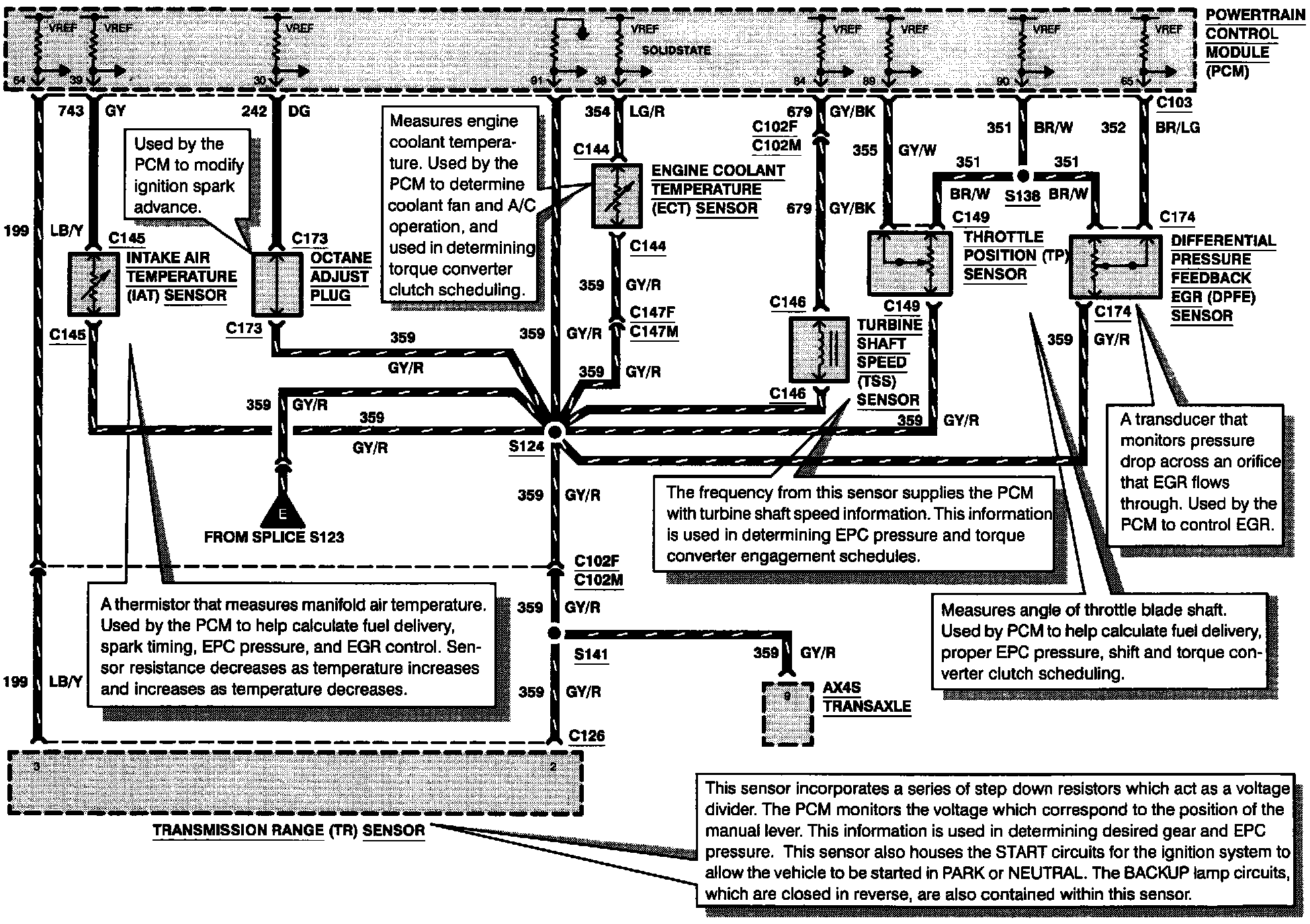

Electronic Engine Control (Part 4 0f 7):





DIFFERENTIAL PRESSURE FEEDBACK EGR SENSOR
ENGINE COOLANT TEMPERATURE SENSOR
INTAKE AIR TEMPERATURE SENSOR
OCTANE ADJUST PLUG
THROTTLE POSITION SENSOR
TURBINE SHAFT SPEED SENSOR

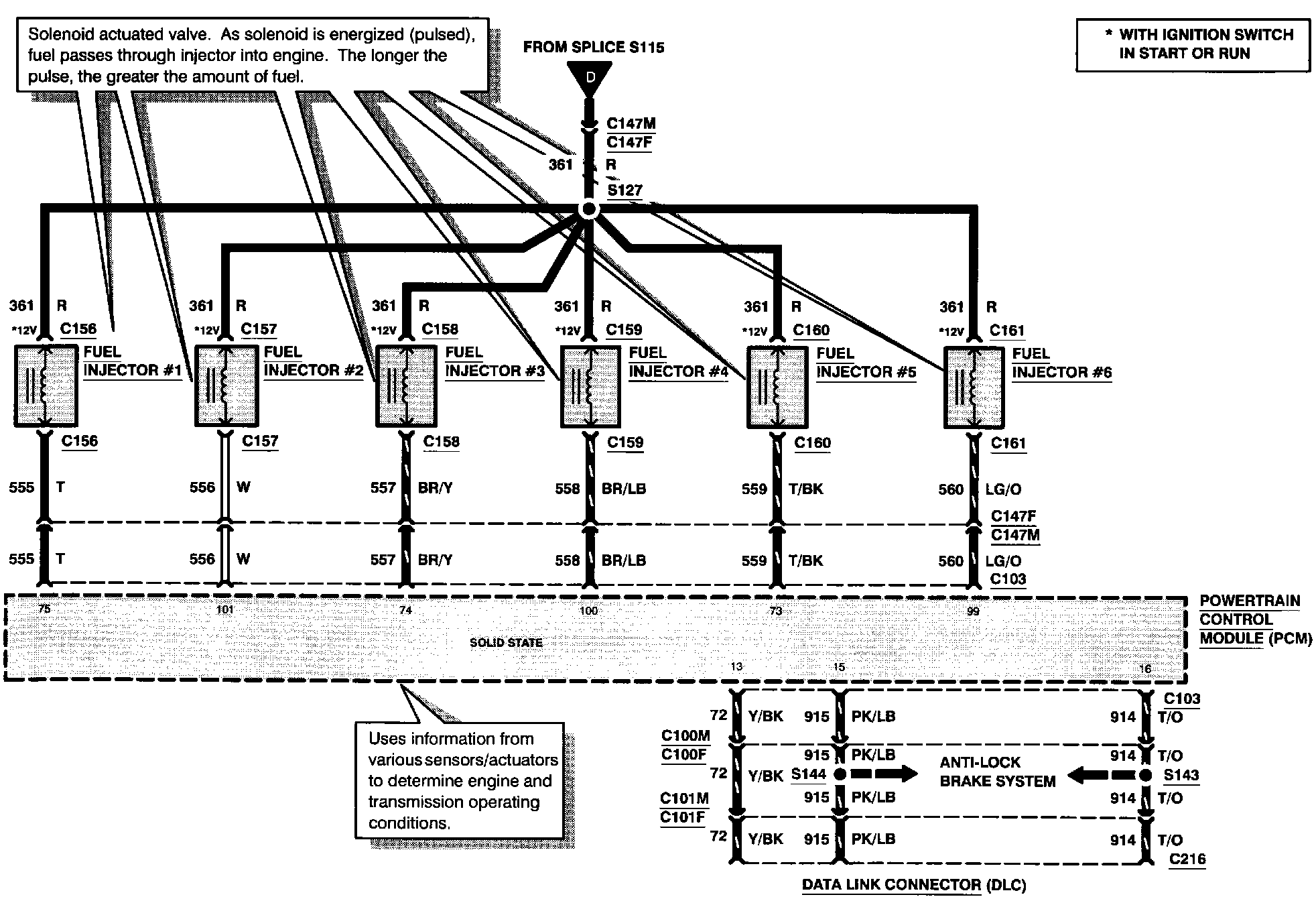

Electronic Engine Control (Part 5 0f 7):





FUEL INJECTORS #1
FUEL INJECTORS #2
FUEL INJECTORS #3
FUEL INJECTORS #4
FUEL INJECTORS #5
FUEL INJECTORS #6

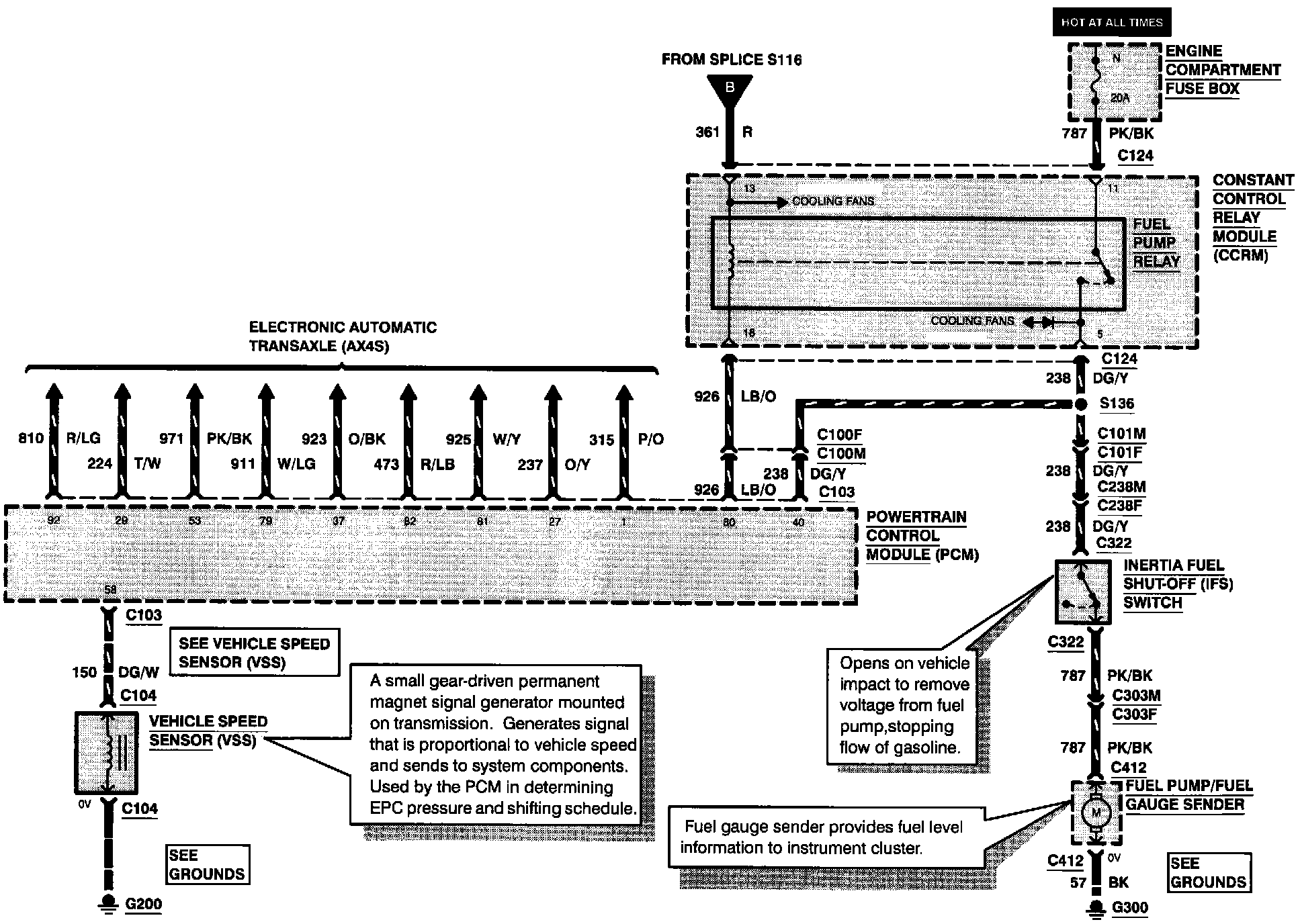

Electronic Engine Control (Part 6 0f 7):





FUEL PUMP RELAY
INERTIA FUEL SHUT-OFF SWITCH
VEHICLE SPEED SENSOR

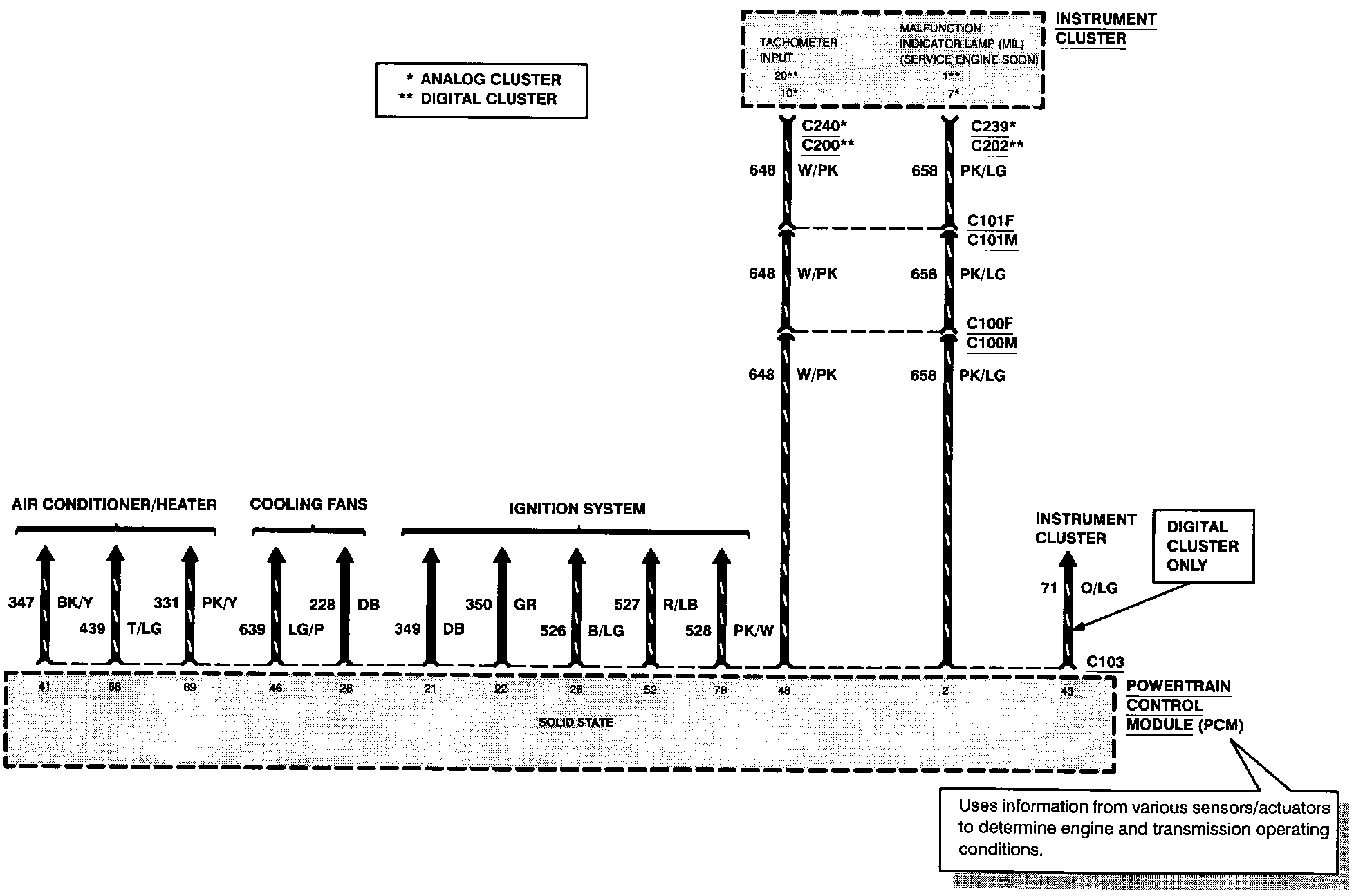

Electronic Engine Control (Part 7 0f 7):
