Operation CHARM: Car repair manuals for everyone.

Station Wagon

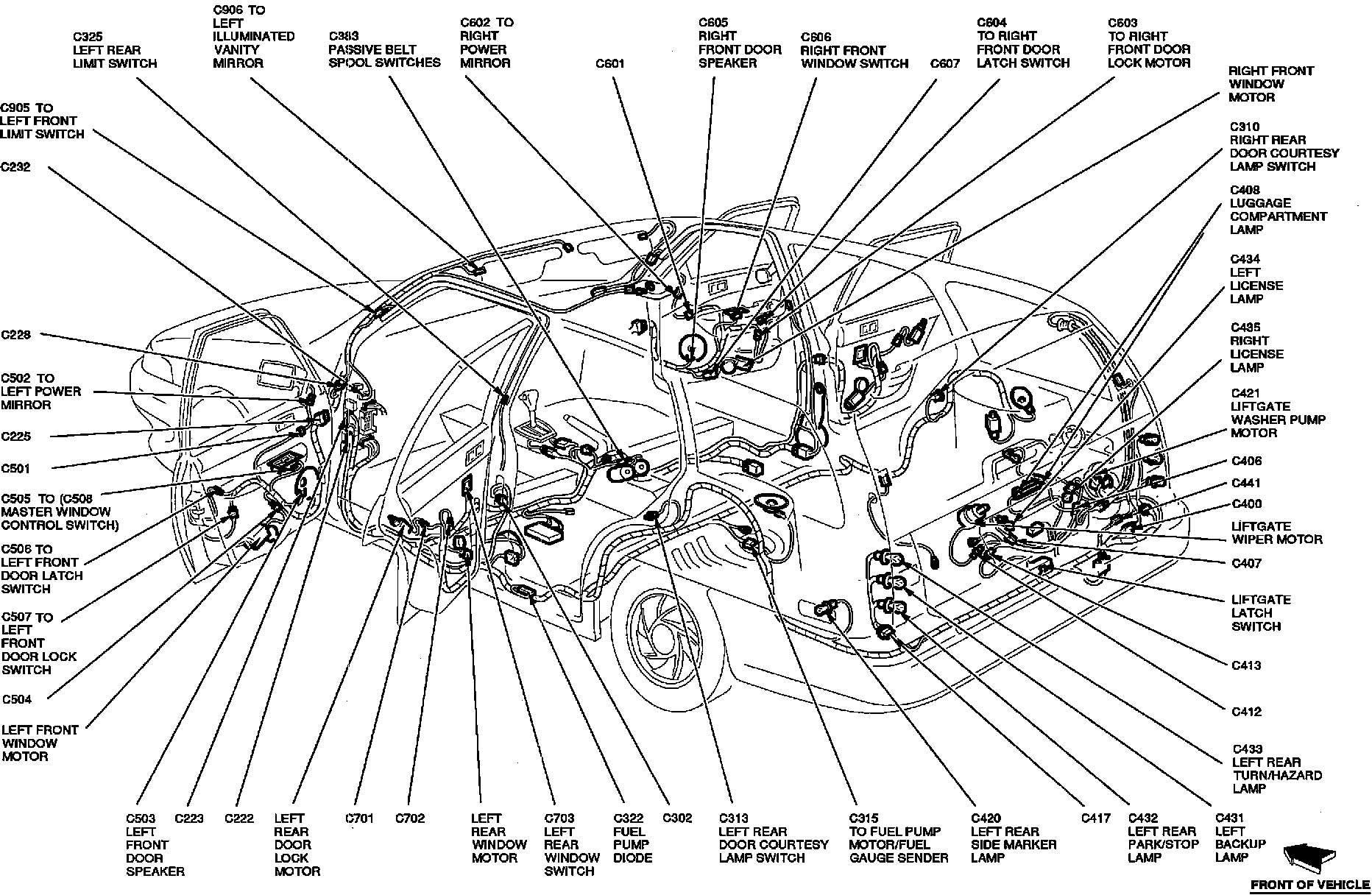

Full Body View:






FUEL PUMP DIODE
FUEL PUMP MOTOR/FUEL GAUGE SENDER
LEFT BACKUP LAMP
LEFT FRONT DOOR LOOK
LEFT FRONT DOOR SPEAKER
LEFT FRONT LIMIT SWITCH
LEFT FRONT WINDOW MOTOR
LEFT ILLUMINATED VANITY MIRROR
LEFT LICENSE LAMP
LEFT POWER MIRROR
LEFT REAR DOOR COURTESY LAMP SWITCH
LEFT REAR LIMIT SWITCH
LEFT REAR PARK/STOP LAMP
LEFT REAR SIDE MARKER LAMP
LEFT REAR TURN/HAZARD LAMP
LEFT REAR WINDOW SWITCH
LIFTGATE LATCH SWITCH
LIFTGATE WASHER PUMP MOTOR
LIFTGATE WIPER MOTOR
LUGGAGE COMPARTMENT LAMP
PASSIVE BELT SPOOL SWITCHES
REAR DOOR LOOK MOTOR
REAR WINDOW MOTOR
RIGHT FRONT DOOR LATCH SWITCH
RIGHT FRONT DOOR LOCK MOTOR
RIGHT FRONT DOOR SPEAKER
RIGHT FRONT WINDOW MOTOR
RIGHT FRONT WINDOW SWITCH
RIGHT LICENSE LAMP
RIGHT POWER MIRROR
RIGHT REAR DOOR COURTESY LAMP SWITCH
SWITCH LEFT FRONT DOOR LATCH
SWITCH MASTER WINDOW CONTROL SWITCH

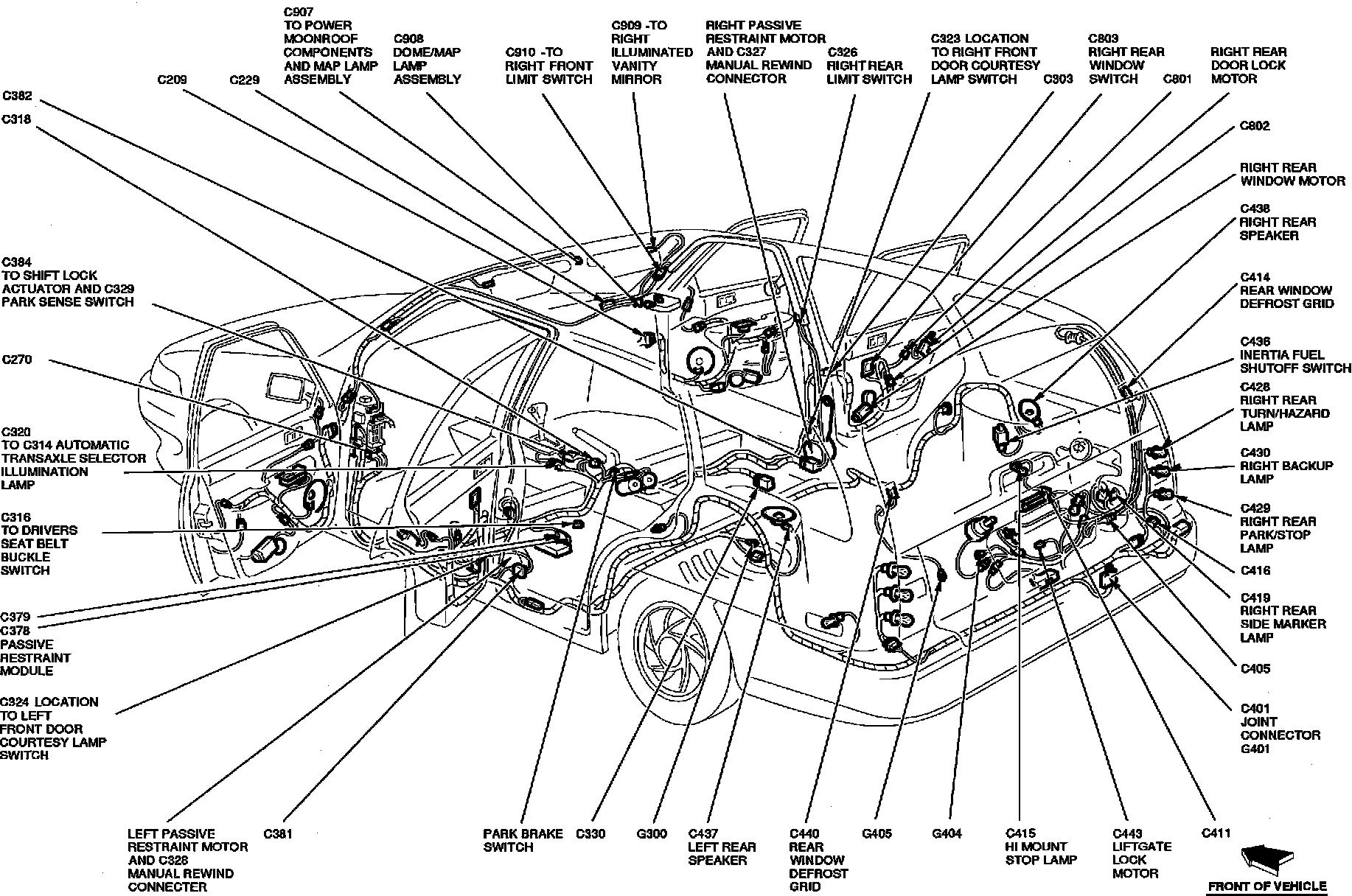

Full Body View:






AUTOMATIC TRANSAXLE SELECTOR ILLUMINATION LAMP
DOME LAMP ASSEMBLY
DRIVERS SEATBELT BUCKLE SWITCH
HI MOUNT STOP LAMP
INERTIA FUEL SHUTOFF SWITCH
JOINT CONNECTOR
LEFT FRONT DOOR COURTESY LAMP SWITCH
LEFT PASSIVE RESTRAINT MOTOR MANUAL REWIND
LEFT REAR SPEAKER
LIFTGATE LOCK MOTOR
LIMIT SWITCH
MAP LAMP ASSEMBLY
PARK BRAKE SWITCH
PARK SENSE SWITCH
PASSIVE RESTRAINT MODULE
POWER MOONROOF COMPONENTS
REAR WINDOW DEFROST GRID
RIGHT BACKUP LAMP
RIGHT FRONT
RIGHT FRONT DOOR COURTESY LAMP SWITCH
RIGHT ILLUMINATED VANITY MIRROR
RIGHT PASSIVE RESTRAINT MOTOR MANUAL REWIND
RIGHT REAR DOOR LOCK MOTOR
RIGHT REAR LIMIT SWITCH
RIGHT REAR PARK/STOP LAMP
RIGHT REAR SIDE MARKER LAMP
RIGHT REAR SPEAKER
RIGHT REAR TURN/HAZARD LAMP
RIGHT REAR WINDOW MOTOR
RIGHT REAR WINDOW SWITCH
SHIFT LOCK ACTUATOR
