Pinout Values and Diagnostic Parameters

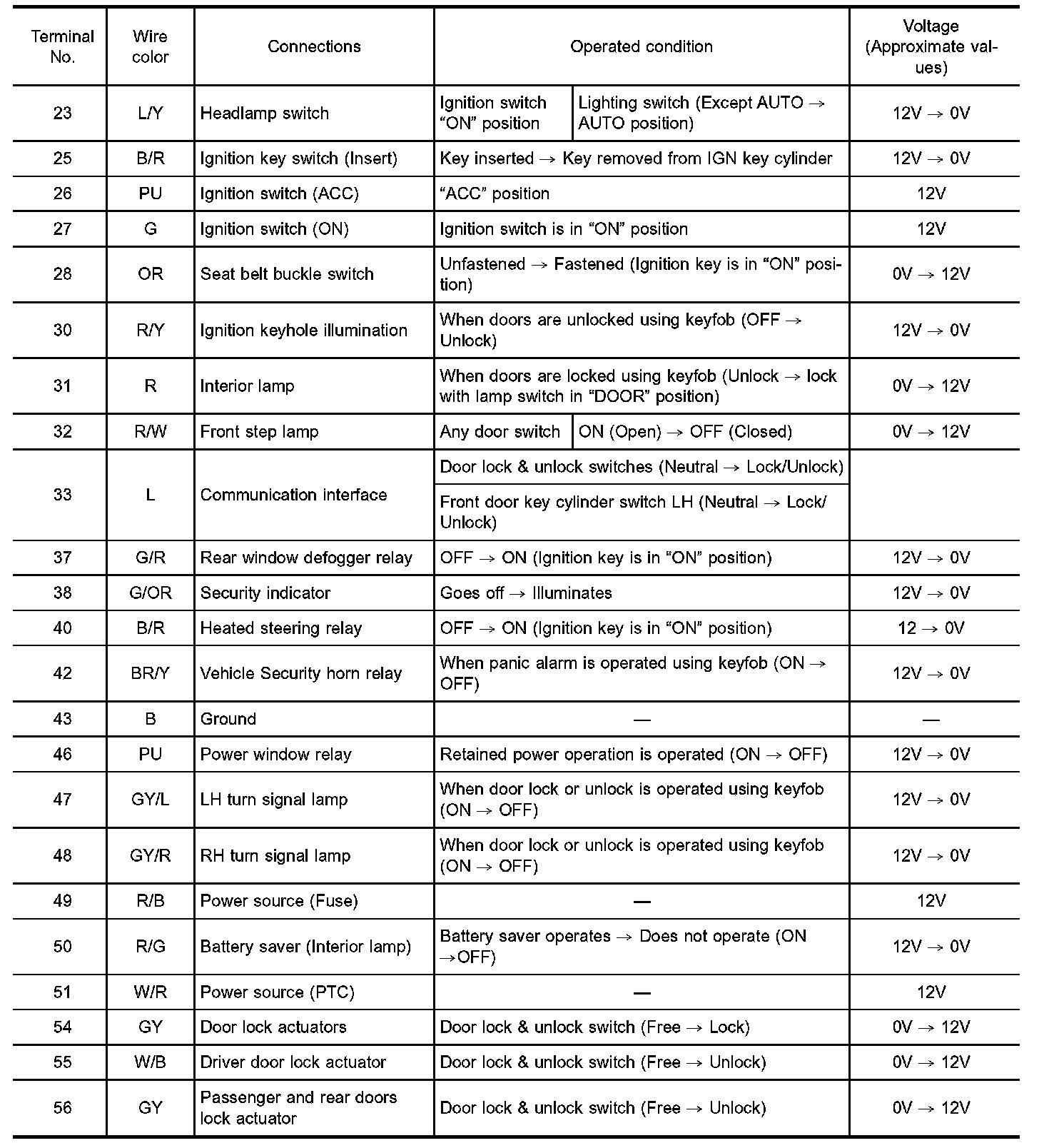

Smart Entrance Control Unit Inspection Table 1:

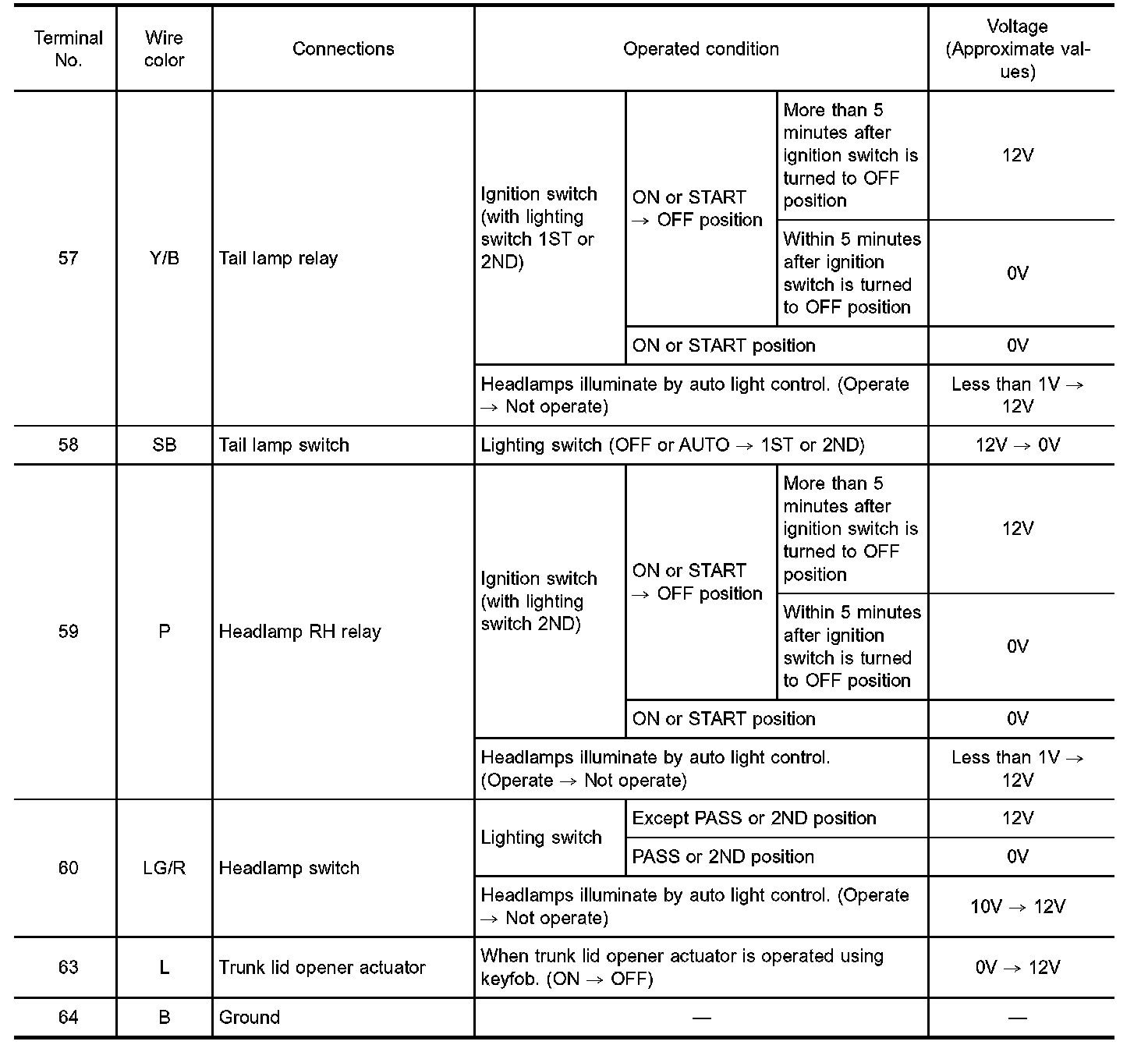

Smart Entrance Control Unit Inspection Table 2:

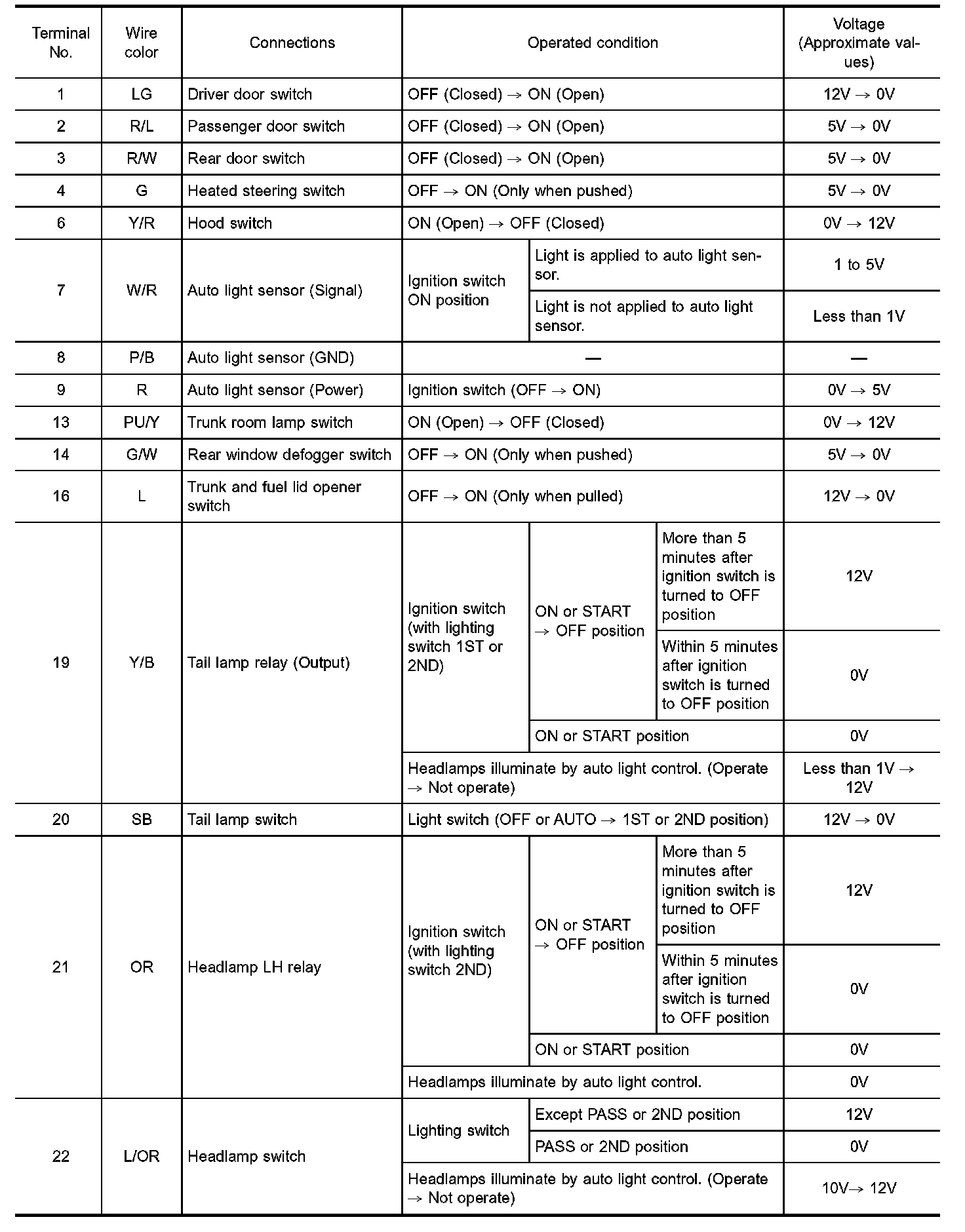

Smart Entrance Control Unit Inspection Table 3:
Smart Entrance Control Unit Inspection Table

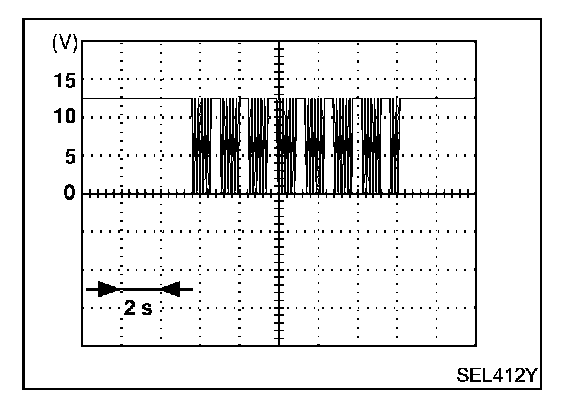

COMMUNICATION INTERFACE SIGNAL
Voltage:
12 V -> 9 V (10 sec.) measurement by analog circuit tester.
