Ignition System

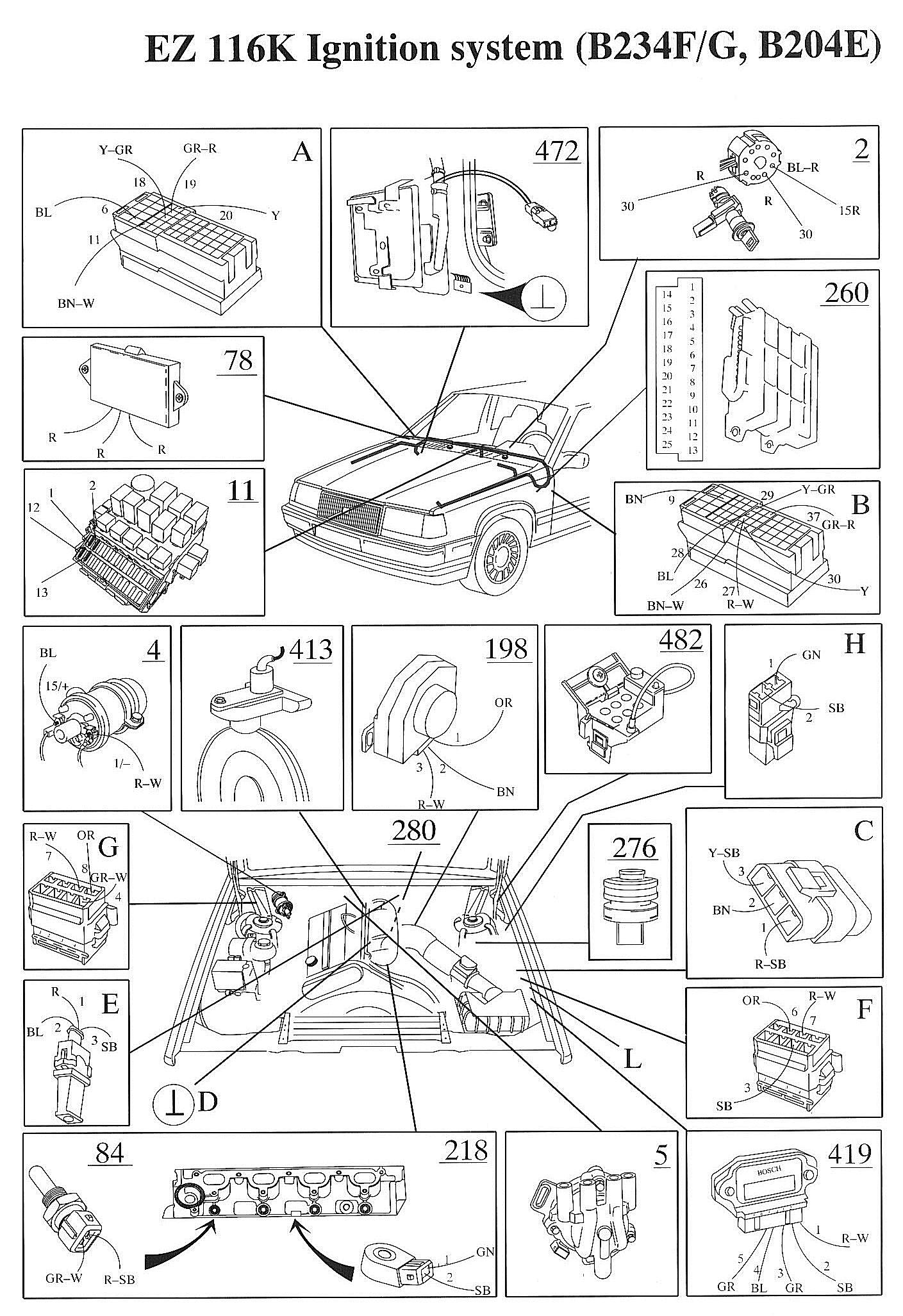

Component / Location Views:




Wiring Diagrams:




LEGEND
1 Battery
2 Ignition switch
4 Ignition coil
5 Distributor
6 Sparkplug

11 Fuse box
18 18-pole connector at combined instrument
78 Positive terminal
84 Temperature sensor
86 Tachometer

198 Throttle switch
218 Knock sensor
260 Control unit, ignition system
276 EGR converter (California only)
280 EGR temperature sensor (California only)
413 Impulse sensor
419 Power stage
472 Control unit, fuel system
482 Diagnostic socket

A Connector, right A-post
B Connector, left A-post
C Connector, left wheel housing, 3-pole
D Ground point, inlet manifold
E Connector at bulkhead
F Connector, left wheel housing
G Connector, right wheel housing
H Connector, left wheel housing
I Ground point, right front wing
L Connector, left wheel housing 2-pole moisture-proof
